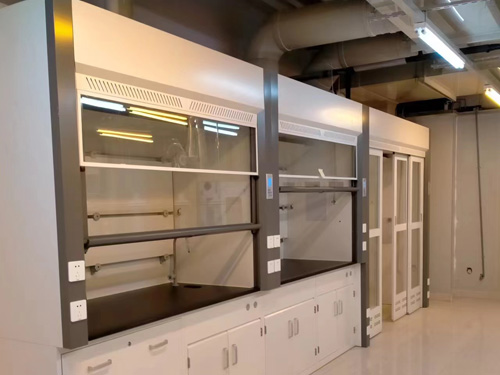

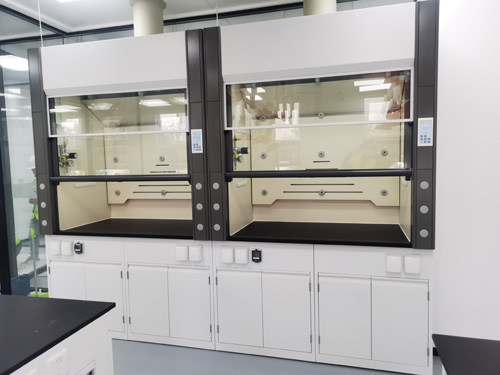

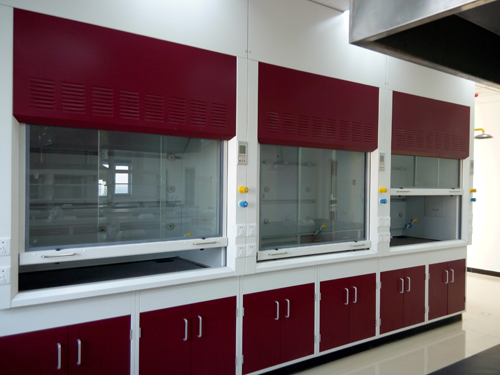

全钢通风柜


产品名称:全钢通风柜
同   名:全钢结构通风柜,全钢台式通风柜,钢制通风柜
型   号:FJ-QGTFG1
规   格:1200*850*2350mm、1500*850*2350mm、1800*850*2350mm
产品类别:全钢通风柜系列
全钢通风柜产品特点:
全钢通风柜最主要的功能是排气,可有效排放实验过程中产生的各种有害气体,全钢通风柜的结构是上下式,其顶部有排气孔,可安装风机,上柜中有导流板,电路控制触摸开关,电源插座等,透视窗采用钢化玻璃,可根据需要设计左右或上下移动,方便实验人员操作,下柜采用实验边台样式,台面与柜体组合,全钢通风柜可安装水槽和龙头,还可选装各种气体考克,风量控制系统等。

全钢通风柜产品说明:
(一)、全钢通风柜台面技术说明
1.材    料:台面材质有千思板、理化板、环氧树脂、陶瓷板、不锈钢、玻璃板、聚丙烯等可选,根据各实验室对台面耐腐蚀、防水、耐高温耐磨、耐抗击、不变形、无毒、易清洁、承重等性能进行选配。
2.加工工艺:工作台面为碟状,碟状结构可确保液体不会溢出台面。
3.安   装:台面板与通风柜内衬板连接处均采用硅胶密封。
(二)、全钢通风柜性能及柜体技术说明
1.柜体材质:柜体结构采用双层结构,内衬板与钢制外壳间预留有足够的空间供水、电、气连接、安装、维护以及通风柜滑轮及配重系统的安装、维护,钢制外壳采用1.2mm厚镀锌钢板模压成型,柜体表面均经过EPOXY RESIN粉末静电喷涂处理,具有抗酸碱、防化、防潮、耐高温以及耐磨。
2.涂层厚度:镀锌钢板表面经环氧树脂静电粉末喷涂,喷涂均匀,厚度不低于50μM(±5%),抗腐蚀性能强.。
3.柜体门板:采用厚1.0mm的镀锌钢板模压成型,所有柜体表面均经过EPOXY RESIN粉末静电喷涂处理,具有抗酸碱、防化、防潮、耐高温以及耐磨;柜门均为双层隔音设计。
4.导流板:采用灰色倍耐板,6mm厚,结构为三段式,防止柜内发生紊流,同时保证其对有毒有害物质的良好控制性,对不同比重气体进行有效排放。
5.集气罩:采用锥形缩口集气罩,集气罩底部入口为长方形开口,并具有良好集气、降噪等功能。
6.调节门:采用6mm厚安全玻璃配平衡组合,视窗门下端配有移门把手,可协助气流顺畅通过降低紊流发生的可能性,视窗采用先进的配重系统可使移门轻易拉动升降停止于任何位置,平衡部分为无端式结构设计,玻璃操作门设计了上、下开启,灵活的操作程序,可安全的完成特殊的实验。
7.内衬板:采用灰色倍耐板,6mm厚,内衬两侧可拆装互换检修门板,便捷了水、电、气等管线的安装、维修、保养,而不必拆装通风柜的主结构。
8.钢索及滑轮组:采用移动门上下移用时轻巧、稳定,每条钢索的承载力为150kg不断裂,确保长期使用安全;滑轮组采用多个滑轮组组合设计,滑轮为尼龙材料,金属材料支架。
9.配   重:其上下行程具静音轨道以限制,避免摇晃碰撞。
10.地   脚:采用高强度ABS调整脚,配不锈钢螺丝、尼龙罩盖、橡胶底座组合结构具防腐蚀、防震及调节平衡等功能;调节高度0~30mm。
11.铰   链:采用DTC牌,开闭弧度≥110°,外形美观,开合时无噪音,次数达八万次以上,防锈、耐腐蚀能力强,达到国际五金行业标准。
12.把   手:一字型柜门连体式拉手(可选铝合金、不锈钢C型、PVC拉手)。

(三)、全钢通风柜水电气配件技术说明
1.实验龙头:采用实验室专用化验龙头,铜质,表面层经耐酸漆涂处理,防酸碱及防锈,阀门为精密陶瓷铸造,出水口为PVC材料。
2.杯   槽:采用高密度黑色纯PP材料一体成型,厚度5mm以上,具有弹性,耐酸碱、耐热。
3.仪表板:采用触摸按键式微电子控制面板,标示电源、照明、备用(开关)及运转指示灯等。
4.保护装置:独立的电源、插座、漏电、过载、短路等故障保护装置。
5.照   明:采用40W日光灯壹支隐藏于顶板上(照度不低于300LX),不与通风柜内气流接触,易更换,且顶部的软连接有减压释放作用。
6.插   座:采用220V五孔插座安装在柜体的正面外侧,每个通风柜两边各设2个五孔插座;所有的插座符合CCC标准。
全钢通风柜详细标准:
1.柜体操作门开启高度:0—800 mm
2.工作面风速:0.4—0.6m/s。
3.噪音:<60db
4.排风量:1080—1800m3/h
5.工作电压:AC220V—380V
6.电机功率:0.09—4kw
全钢通风柜使用注意事项:
1.在实验开始以前,必须确认通风柜应该处于运行状态,才能进行实验操作。
2.实验结束前至少还要继续运行5分钟以上才可关闭通风机,以排出管道内的残留气体。
3.实验过程中玻璃视窗150mm内不要放任何设备,避免影响空气的流动,前面视窗尽量要关闭使用。
